ERROR: [Common 17-49] Internal Data Exception:

这个错误通常表示在使用 vvdo 进行逻辑分析时出现了问题。错误信息表明，存在一个断言失败，即在获取探针数据时，数据不匹配。

Synth 8-5535

报错代码

原因

普通IO输入的时钟信号必须要经过buffer才能驱动PLL

解决方法

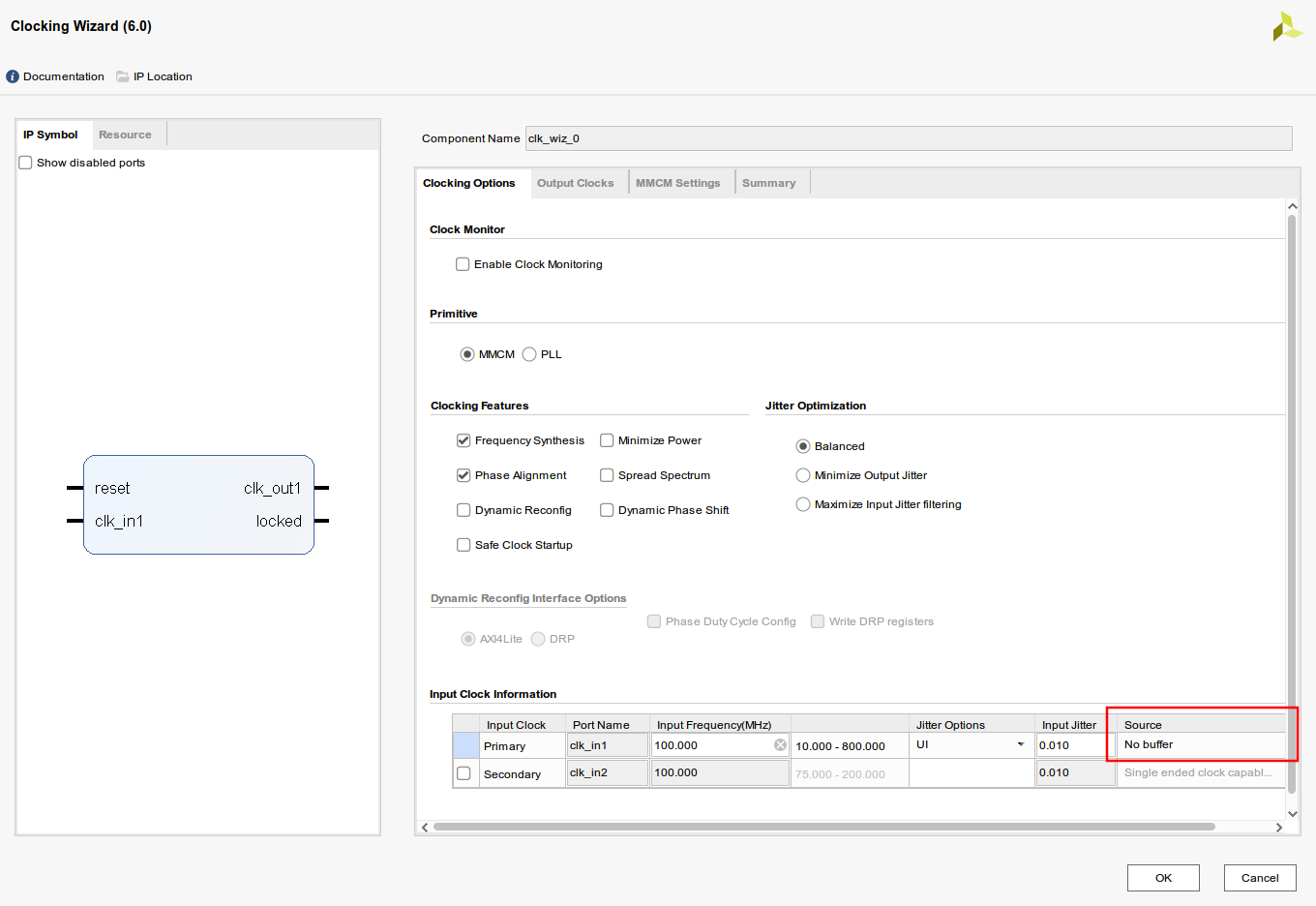

将clocking wizard中的输入信号配置为 No Buffer

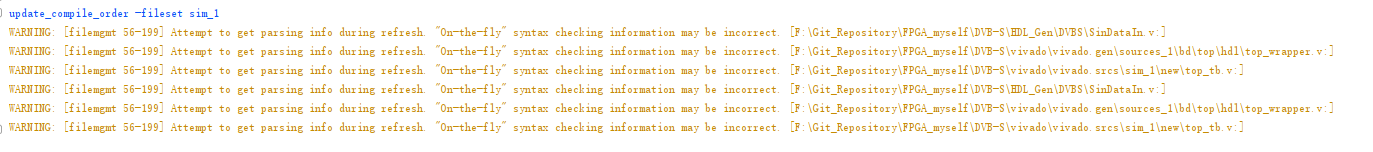

Warning：filegmt 56-199

解决方法

在Sources栏右键选择refresh hierarchy即可

Warning：CRITICAL WARNING: [filemgmt 56-176] Module references are not supported in manual compile order mode and will be ignored.

解决方法

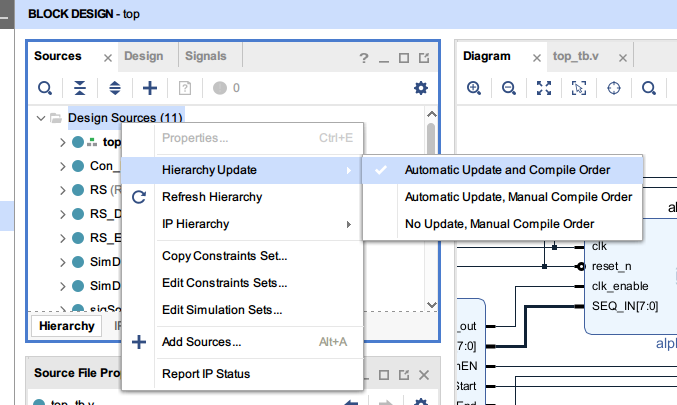

将刷新层次结构的模式设置为自动更新和编译即可

[BD 41-237] Bus Interface property FREQ_HZ does not match between /M_AXIS_DATA_0(100000000) and /dds_compiler_0/M_AXIS_DATA(200000000)

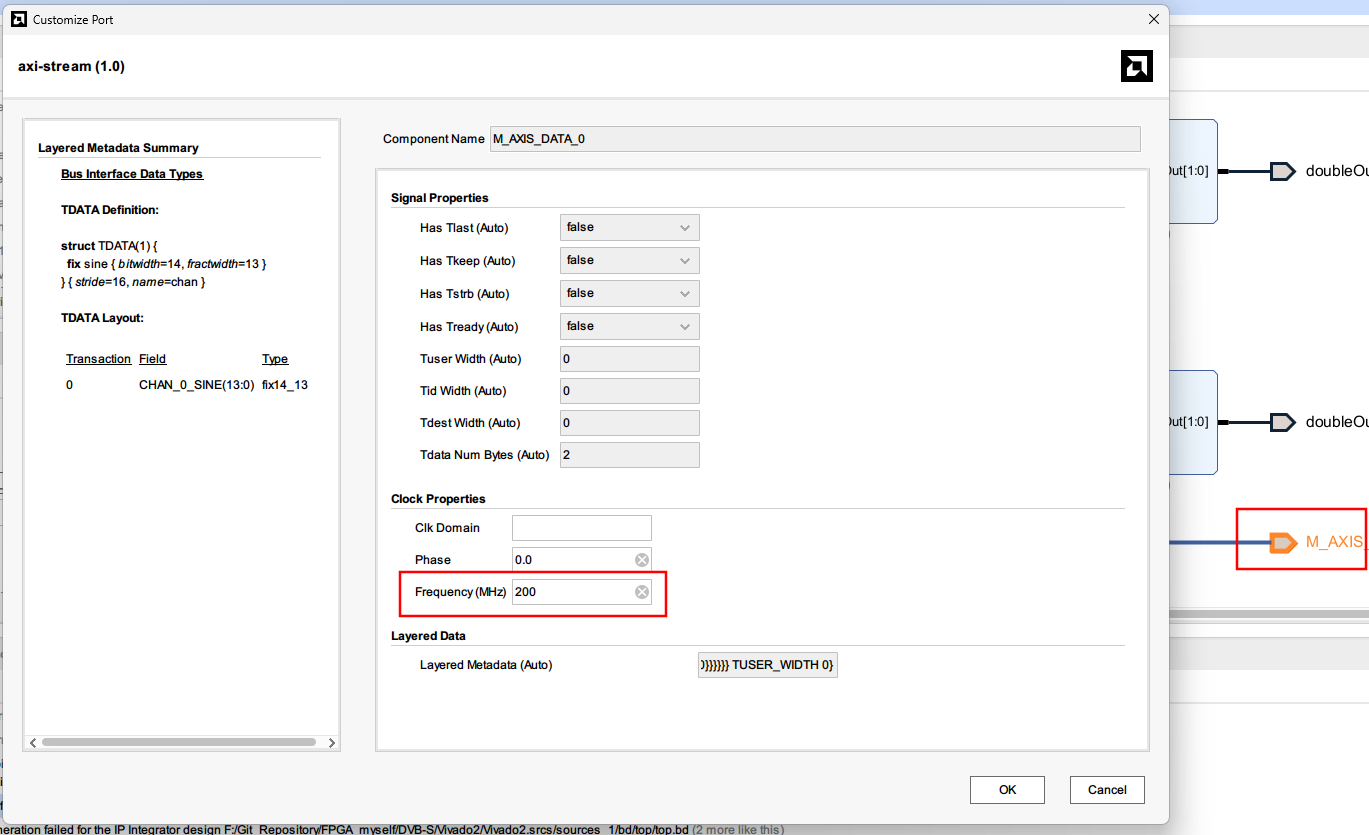

引发这个报错的原因是IP核的时钟频率为200M，但是AXI4s的端口的频率为100M，因此将端口的频率设置为和IP核匹配的频率即可

vivado的各种设置无法保存

原因

"C:\Users\31651\AppData\Roaming\Xilinx\Vivado\2023.2\vivado.xml”这个文件里面存放了vivado的设置，例如最近打开的文件等

如果这些路径中有中文字符或其他vivado无法识别的字符，那么每次启动时vivado无法正常读取这些配置，就会重置这个文件，表现为重启vivado后所有配置全部丢失

解决方法

将含有中文字符的文件路径删除或者改成英语命名

[Common 17-180] Spawn failed: No error

导致原因

在 Vivado 中，报错信息 "[Common 17-180] Spawn failed: No error" 表示 Vivado 无法成功启动或创建某个进程，尽管没有明确的错误信息。这个错误通常发生在 Vivado 尝试启动外部进程或执行某些操作时，比如编译、生成比特流或启动仿真工具等。

TIMING #1 Critical Warning A primary clock top_i/clk_wiz_0/inst/clk_in 1 is created on an inappropriate pin top_i/clk_wiz_0/inst/clk_in 1. It is recommended to create a primary clock only on a proper clock source (input port or primitive output pin with no timing arc)

PS 输出 120 MHz 时钟的时候，真实输出的频率为，因此在 PS 的时钟输出后级联了 clk_wiz 来转化时钟频率。综合后报错。

解决方法

由于 clk-wiz 输入端加入了 buffer，所以警告，只需要把输入设置为 no buffer 即可。
